首頁 >> 産品中心 >>TACT Switch™ 輕觸開關 >>ALPS TACT Switch™「輕觸開關」表面貼裝式 >> SKPS系列産品編号 SKPSACE010TACT Switch™ 表面貼裝式 6.0×5.9mm低(dī )接觸電阻型(表面貼裝)

詳細說明

SKPS系列産品編号 SKPSACE010TACT Switch™ 表面貼裝式 6.0×5.9mm低接觸電阻型(表面貼裝)

SKPSACE010

電話聯系: 021-64320988

在線咨詢

進入: 在線訂購/詢價

商品說明
商品參數

型
Surface mount

動作力
3.0N

操作方向
Top push

行程
1.05mm

産品高度
5.0mm

操作壽命(1mA 5V DC)
300,000 cycles

初期接觸電阻
100mΩ max.

尺寸(W×D×H)
5.9×6.0×5.0

系列
Soft feeling type

使用溫度範圍
-40℃ to +90℃

絕對最大額定值
50mA 16V DC

最小額定
10μA 1V DC

電性能

絕緣電阻
100MΩ min. 100V DC for 1 min.

耐電壓
250V AC for 1 min.

耐久性能

耐振性能
10 to 55 to 10Hz/分, 全振幅1.5mm X, Y, Z 3方向各2小時

耐環境性能

耐寒性能
-40℃ 1,000h

耐熱性能
90℃ 1,000h

耐濕性能
60℃, 90 to 95%RH 1,000h

最小訂貨單位(pcs.)

日本
2,000

出口
2,000

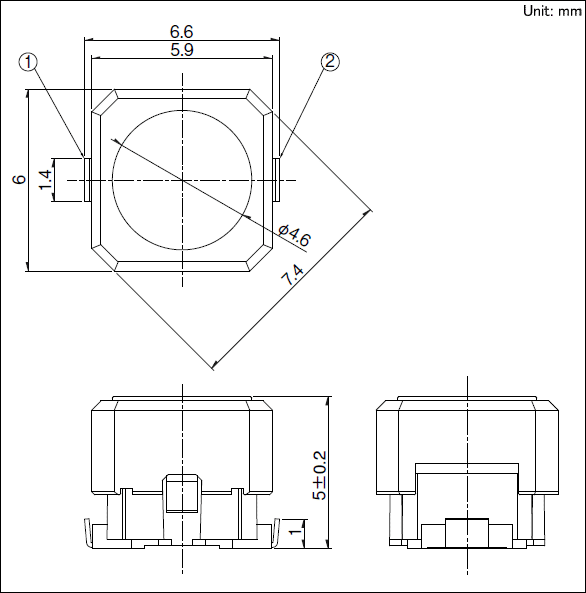

外形圖

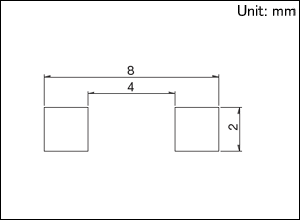

焊接處尺寸圖

自開關安裝面看

電路圖

包裝規格

載帶

梱包數(pcs.)

1卷
2,000
1箱/日本
20,000
1箱/出口包裝
20,000

載帶寬度
12
出口包裝箱尺寸
395×395×205

焊接條件

回流焊時

加熱方式
遠紅外線加熱的上下加熱方式。
溫度測量方式用
φ0.1〜φ0.2的CA(K)或CC(T)測量｡位置在焊連接部(銅箔面)測量&≈#65377;固定方式采用耐熱膠帶｡
溫度分布

(1) 上述條件,為印刷電路闆的零部品表面的溫度。根據電路闆的材質,大小,厚度等,電路闆溫度和開關♥表面溫度會有很大的不同,關于開關表面溫度，也(yě↑)請在上述條件內使用。
(2) 根據貼面焊槽的種類,條件不同結果不同,請事先充分進行确認之後使用®(yòng)。

手焊接時

焊接溫度
350℃ max.
連續焊接時間
3s max.
焊劑鬥容量
15W max.

請勿清洗輕觸開關。
請不要從觸摸開關上面浸入助焊劑。
請不要事前在開關端子及印刷電路闆的零部π件貼裝面上塗助焊劑。
進行第2次焊接時，應在開關回複到常溫之後進行。
